| 型号和意义： |
| CQB65-50-160L(A) |
| CQB |
磁力驱动离心泵泵 |
160 |
叶轮名义直径是160mm |
| 65 |
泵进口直径是65mm |
F |
过流部件材质为氟塑料合金 |
| 50 |
泵出口直径是50mm |
A |
叶轮第一次切割 |
| L |
表示长支架 |
B |
叶轮第二次切割 | |
一、概述：

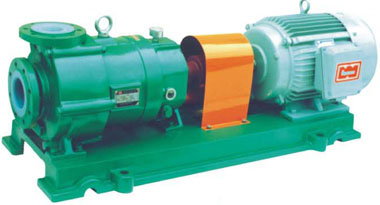

卧龙CQB型氟塑料磁力泵是应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，****解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染的新型工业泵。
CQB型磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。
二、工作原理：
磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触传递，将动密封转化为静密封。由于泵轴、内磁转子被泵体、隔离套完全封闭，从而****解决了“跑、冒、滴、漏”问题，消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。
三、产品特点：
CQB氟塑料磁力泵的设计不仅具有普通磁力泵的结构紧凑，外型美观，体积小，躁声低，运行可靠等优点，且其过流部件全部采用目前世界上耐腐蚀性能******“塑料王”(氟塑料)制造，隔离套采用特殊材料制造，具有高强度的力学性能，消除了普通磁力泵存在的磁涡流现象。因此，CQB氟塑料磁力泵可输送任意浓（强）度的酸、碱、氧化剂等腐蚀性介质而毫不受损。
四、泵的轴封：
CQB氟塑料磁力泵****的优势就是采用内外磁力间接驱动，完全取消了传统离心式泵的轴封，内外磁之间采用不锈钢套与氟塑料材质的隔离套完全隔离，从而真正达到了零泄漏输送，对于输送易燃、易爆、易挥发及贵重的夜体输送更为放心，真正避免了使用过程中的维护工作。
五、用途：
本产品被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业输送任意浓度的酸性、碱性、油类、稀有贵重液体、毒性液体、挥发性的化学介质。特别是易漏、易燃、易爆液体的输送。
六、注意：静止空运转
结构与材料：

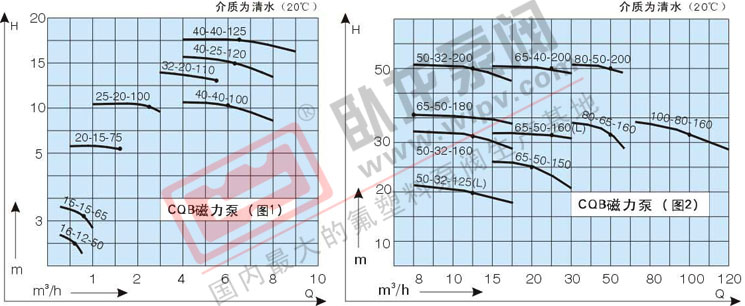

性能曲线图：
型号及参数：
短支架
|
序号 |
规格型号 |
流量 |
扬程 |
汽蚀
余量 |
口径 (mm) |
电机
功率 |
重量
(kg) |
|
(m3/h) |
(m) |
(m) |
进口 |
出口 |
| 1 |
CQB16-12-50F |
0.3 |
2.5 |
9 |
16 |
12 |
25w |
5 |
|
0.6 |
2 |
|
0.9 |
1.8 |
| 2 |
CQB15-15-65F |
0.6 |
3.5 |
6 |
15 |
15 |
180w |
7 |
|
0.8 |
3.2 |
|
1 |
3.5 |
| 3 |
CQB20-15-75F |
1.3 |
7.4 |
6 |
20 |
15 |
180w |
8 |
|
1.6 |
7 |
|
2 |
6 |
| 4 |
CQB25-20-100F |
2.1 |
11 |
6 |
25 |
20 |
370w |
12 |
|
2.5 |
10.5 |
|
2.9 |
10 |
| 5 |
CQB32-20-110F |
3 |
14 |
6 |
32 |
20 |
550w |
18 |
|
5.5 |
13 |
|
6 |
10 |
| 6 |
CQB40-25-120F |
4 |
15 |
5 |
40 |
25 |
0.750kw |
35 |
|
6.3 |
15 |
|
88 |
12 |
| 7 |
CQB40-40-100F |
3.5 |
12 |
5 |
40 |
40 |
550w |
20 |
|
6 |
11 |
|
6.8 |
9 |
| 8 |
CQB40-40-125F |
3.5 |
20 |
3.7 |
40 |
40 |
1.1kw |
40 |
|
6.5 |
18 |
|
7.8 |
14 |
| 9 |
CQB50-32-125F |
7.5 |
22 |
3.5 |
50 |
32 |
1.5kw |
45 |
|
12 |
20 |
|
15 |
18.5 |
| 10 |
CQB50-32-125FD |
7 |
22 |
3.5 |
50 |
32 |
2.2kw |
70 |
|
12.5 |
20 |
|
15 |
18.5 |
| 11 |
CQB50-32-160FD |
7 |
33 |
3.5 |
50 |
32 |
4.4kw |
90 |
|
12.5 |
32 |
|
15 |
29 |
| 12 |
CQB65-50-150F |
15 |
26 |
4.0 |
65 |
50 |
4.0kw |
100 |
|
20 |
25 |
|
25 |
24 |
| 13 |
CQB65-50-160F |
15 |
32 |
4.0 |
60 |
50 |
4.0kw |
100 |
|
17.5 |
32 |
|
20 |
29 |
| 14 |
CQB65-50-180F |
6 |
37 |
4.0 |
60 |
50 |
5.5kw |
120 |
|
8.5 |
36 |
|
10 |
23 |
| 15 |
CQB65-40-250FB |
15 |
82 |
4.0 |
60 |
40 |
18.5KW |
315 |
|
25 |
80 |
|
35 |
75 |
| 16 |
CQB80-65-160FD |
35 |
34 |
4.0 |
80 |
65 |
11.0KW |
285 |
|
50 |
32 |
|
60 |
28 |
| 17 |
CQB80-50-25FB |
35 |
82 |
5.0 |
80 |
50 |
30.0KW |
390 |
|
50 |
80 |
|
60 |
7.5 |
| 18 |
CQB100-80-160FD |
70 |
34 |
5.0 |
100 |
80 |
18.5KW |
260 |
|
10 |
32 |
|
120 |
30 |
| 19 |
CQB100-65-200FB |
70 |
52 |
4.5 |
100 |
65 |
30.0KW |
390 |
|
100 |
50 |
|
120 |
46 |
长支架：
| 1 |
CQB50-32-125FA |
6 |
34 |
5 |
50 |
32 |
4kw |
70 |
|
12.5 |
32 |
|
15 |
25 |
| 2 |
CQB50-32-160FA |
7.5 |
34 |
3.5 |
50 |
32 |
4kw |
128 |
|
12.5 |
32 |
|
15 |
30 |
| 3 |
CQB50-32-200FA |
7.5 |
53 |
3.5 |
50 |
32 |
7.5kw |
210 |
| 12.5 |
50 |
|
15 |
48 |
| 4 |
CQB65-50-160FL |
13 |
34 |
4 |
65 |
50 |
11kw |
100 |
|
17.5 |
32 |
|
20 |
30 |
| 5 |
CQB65-40-200FA |
15 |
50 |
4 |
65 |
40 |
11.5kw |
250 |
|
25 |
51 |
|
30 |
47 |
| 6 |
CQB80-65-160FA |
35 |
34 |
4 |
80 |
65 |
11.5kw |
300 |
|
50 |
32 |
|
60 |
28 |
| 7 |
CQB80-50-200FA |
30 |
53 |
4 |
80 |
50 |
18.5kw |
250 |
|
50 |
50 |
|
60 |
47 |
| 8 |
CQB100-80-160FL |
70 |
34 |
5 |
100 |
80 |
18.5kw |
300 |
|
100 |
32 |
|
120 |
30 |
| 注：若规格型号超出此范围，我厂可根据用户要求予以调整（电话：0551-4465044） |
|
|
|
|
|
